Maquillaje y extracción de isométricos
Cómputos de materiales en base a
isométricos, P&ID, maquetas 3D

Soluciones
Integradas

Planos de planta y elevación
Modelado de cañerías en Cadworx Plant

Piping

Modelado 3D

La experiencia obtenida en cantidad de proyectos a lo largo de los años nos ha dotado con la experiencia requerida para brindarles a nuestros Clientes los servicios de Dibujantes, Diseños de cañerías, Análisis de tensiones, Ingeniería de Procesos, cálculos Hidráulicos.

Contamos con amplia experiencia en el diseño de cañerías industriales, petroleras, químicas, alimenticias y minería. Con un especialista con 12 años de experiencia en el rubro, siempre adaptando el diseño a las necesidades del cliente y basándose en normas nacionales e internacionales. Amplia experiencia en software de Ingeniería de última generación. Realizamos automatizaciones de extracciones de isométricos y planos para disminuir las horas hombre en el maquillado y confección de los mismos. Foto montajes y Videos para presentaciones a clientes.

Análisis de Tensiones

Análisis de tensiones estático y dinámico de cañerías conectadas a equipos rotativos y estáticos bajo los códigos ASME B31.3, B31.4 y B31.8.
  • Bombas Centrífugas API 610
  • Compresores API 617
  • Turbinas de Vapor NEMA SM23
  • Aeroenfriadores API 661
  • Hornos API 550
  • Tanques API 650

Análisis de tensiones de pipelines enterrado y aéreo, incluyendo las instalaciones de superficie (trampas scraper).

Evaluación de cargas ocasionales como viento, sismo, disparo de válvulas de seguridad, golpe de ariete, slug flow.

Evaluación de conexiones de recipientes a presión ASME VIII Div. 1 y Div. 2 mediante análisis por elementos finitos.

Cálculo y verificación de refuerzos en derivaciones y espesores de cañerías según ASME B31.1/B31.3/B31.4/B31.8.

Ingeniería de Procesos

También contamos con un Ingeniero químico graduado en la UBA y Licenciado en Química con grado de Master de la Escuela de Química de Paris. Once años trabajando en proyectos de ingeniería para Gas y Petróleo como Ing, de Procesos y Proyectos. Amplia experiencia en sitio (relevamientos, asistencia en puesta en marcha, asistencia en obra, precommissioning, test runs, etc) Actualmente se está capacitando en exploración, perforación y producción de hidrocarburos en yacimientos convencionales y no convencionales.

Simuladores de Procesos: Hysys, EDR, Pipephase, Instrucalc, Phatom y Phast.

Simuladores químicos: Hyperchem y Fluent

Especialista Recipientes

Cálculo, diseño y costo de recipientes de presión,reactores, columnas, intercambiadores de calor, aeroenfriadores,etc.

  • Proyecto USP 2, Rincón del Mangrullo, Neuquén, YPF, 2015
  • Planta de Tratamiento de Agua, servicio de asistencia nueva. La Itala-Fase I, YPF, Cañadón Seco, Santa Cruz. 2013,2014.
  • Planta de Separación de Líquidos, Rio Grande, Santa Cruz, YPFB Bolivia 2011,2012, 2013.
  • Planta Desulfuradora de Diesel y Nafta, Refinería la Teja, Subproyecto 1, 2, 3, Uruguay ANCAP, 2009, 2010, 2011, 2012.
  • Nueva Unidad de Coke A, Aeroenfriadores, YPF, 2010,2011, 2012.
  • Planta de Inyección de Propano-Aire, Dock Sud, Buenos Aires, 2008
  • Planta de Tratamiento de Gas, Amina Pobre y Dew Point, Santa Rosa, Bolivia, CHACO, 2007
  • Planta de Remoción de Mercurio en Petróleo, Bolivia, SKANSKATECNA, 2005
  • Planta de recuperación de Azufre SRU, U-307, U-308, U-309, Brasil, REFAP S.A., PETROBRAS-SKANSKA, 2003
  • Provisión de Aeroenfriadores para AB-RE/UN-RPBC, Hidrosulfuracion para Nafta, Brasil, Techint, Petrobras, 2007
  • Planta Aguada Pichana: Debottlenecking Phase 2 & MP Compresión, TOTAL AUSTRAL, 2002

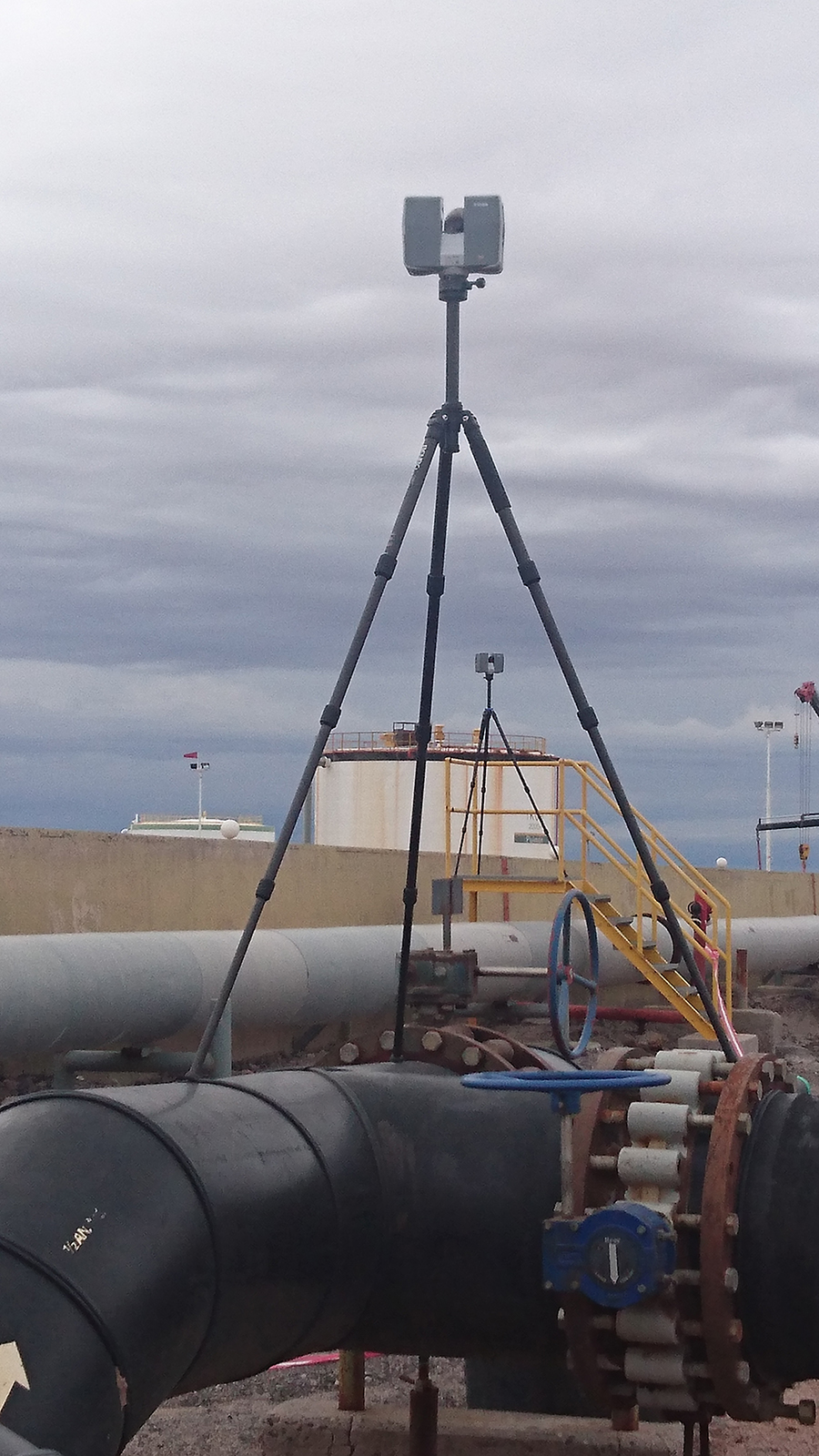

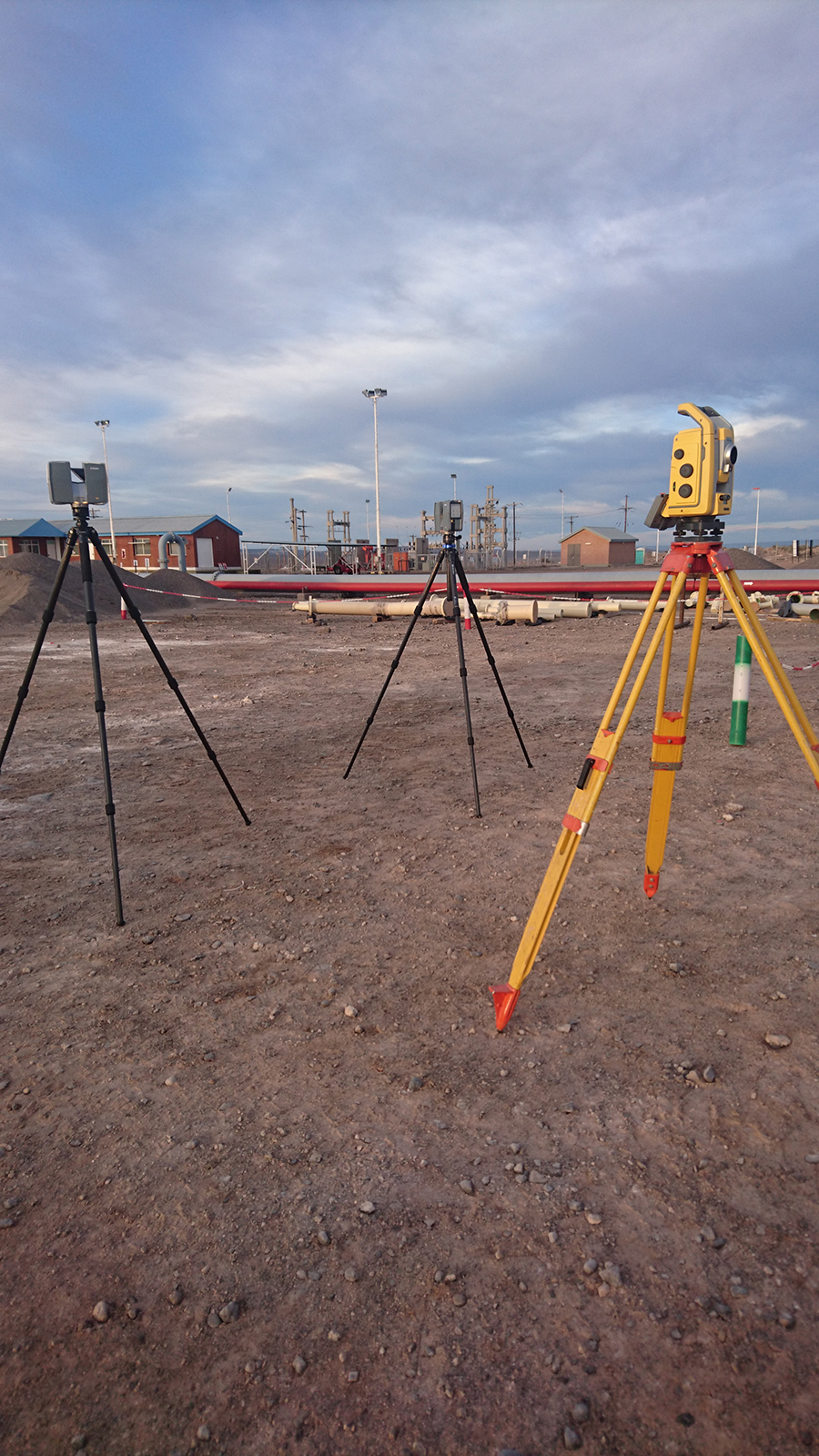

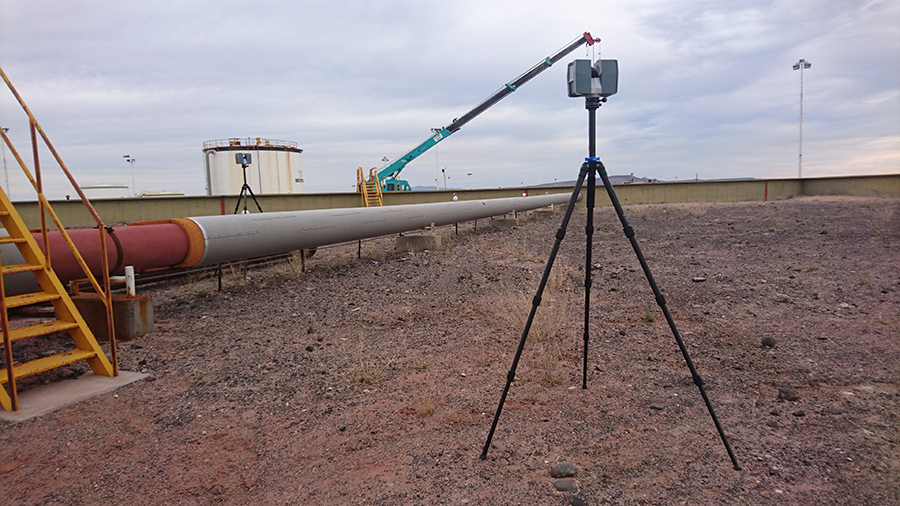

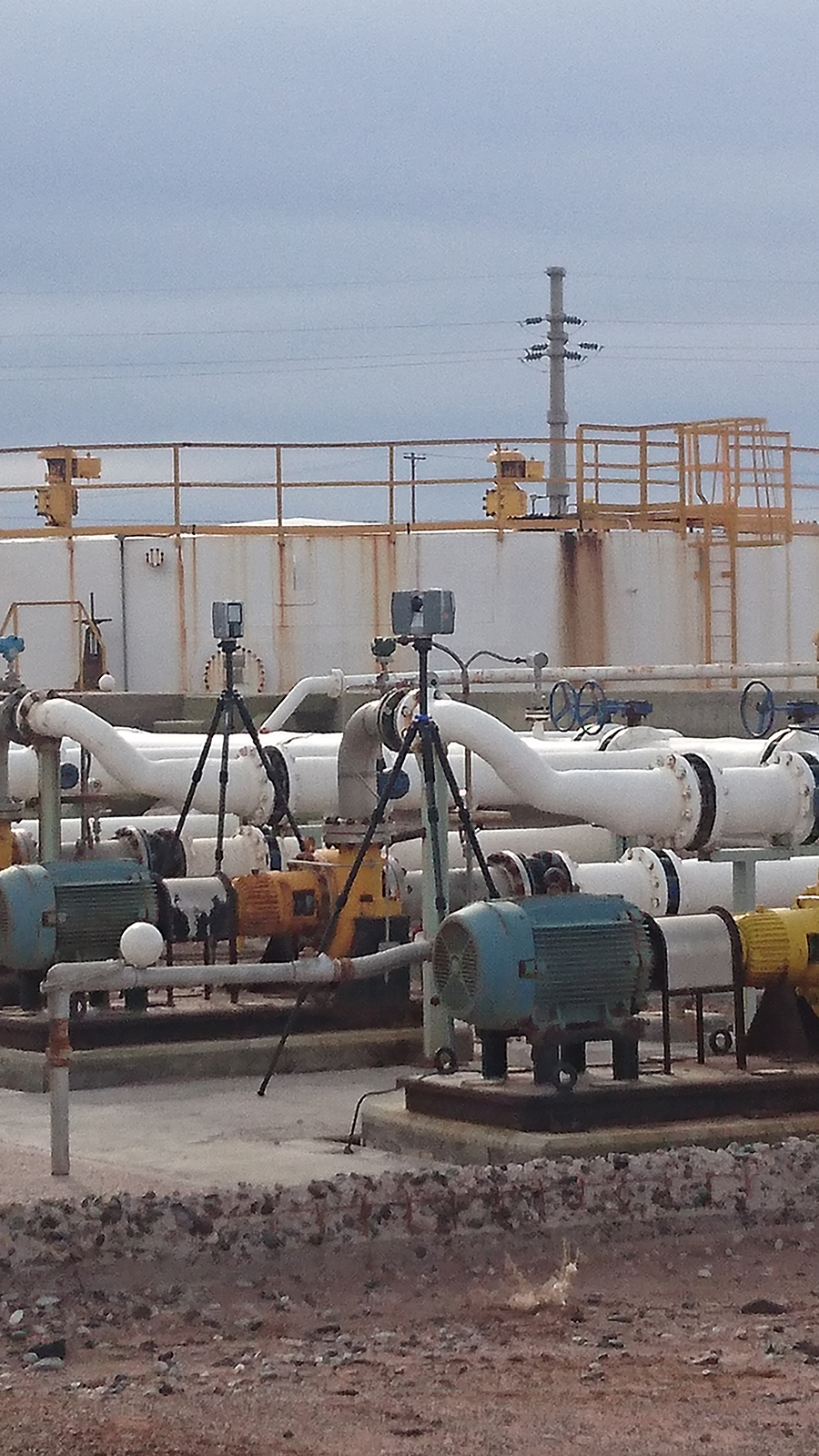

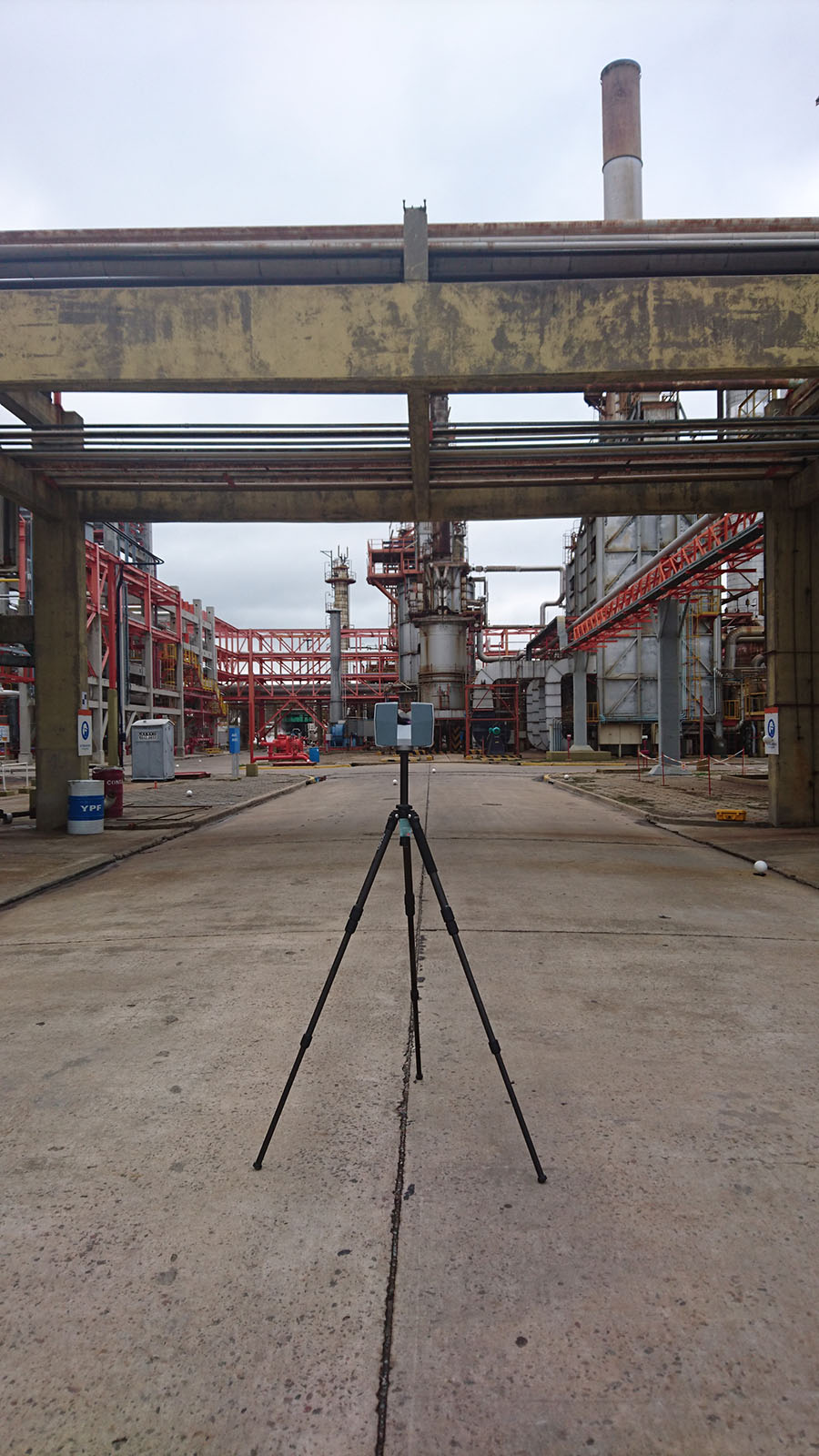

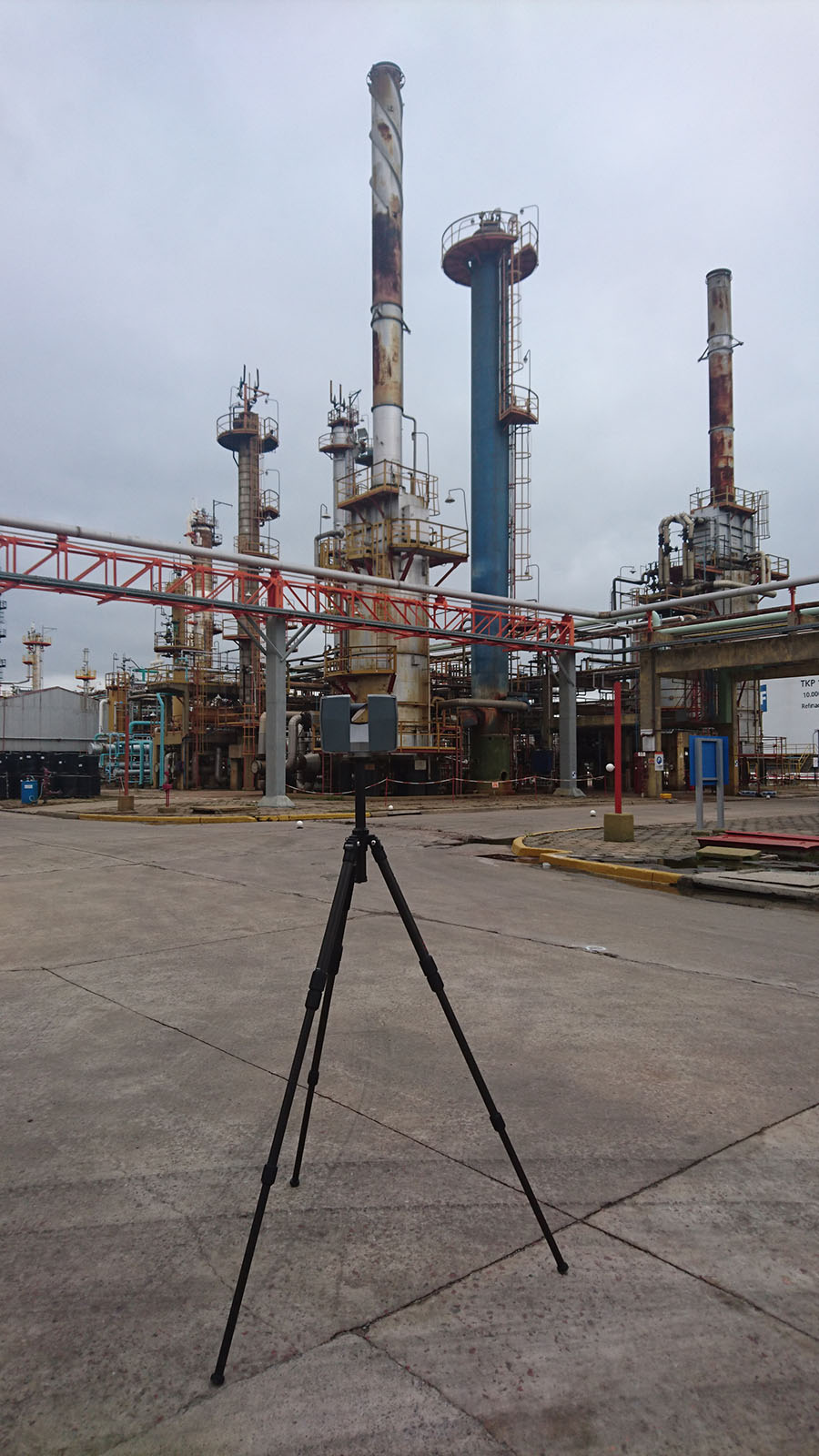

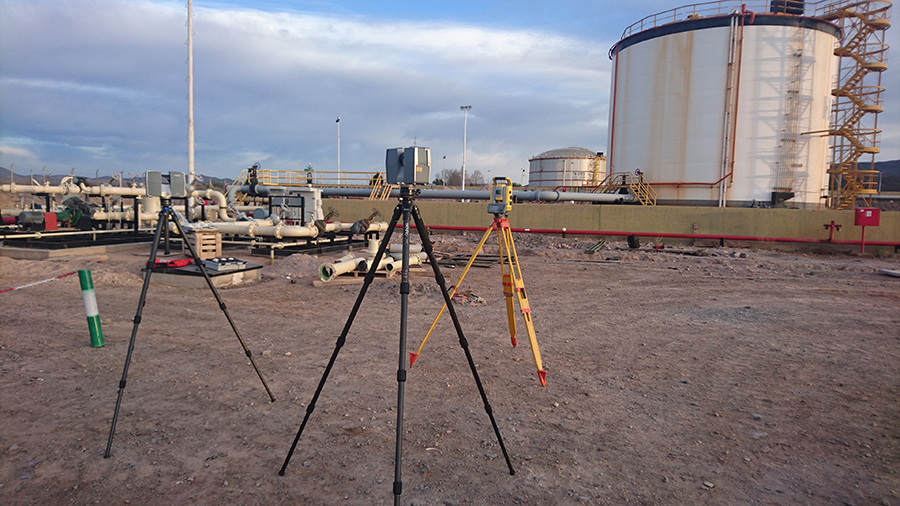

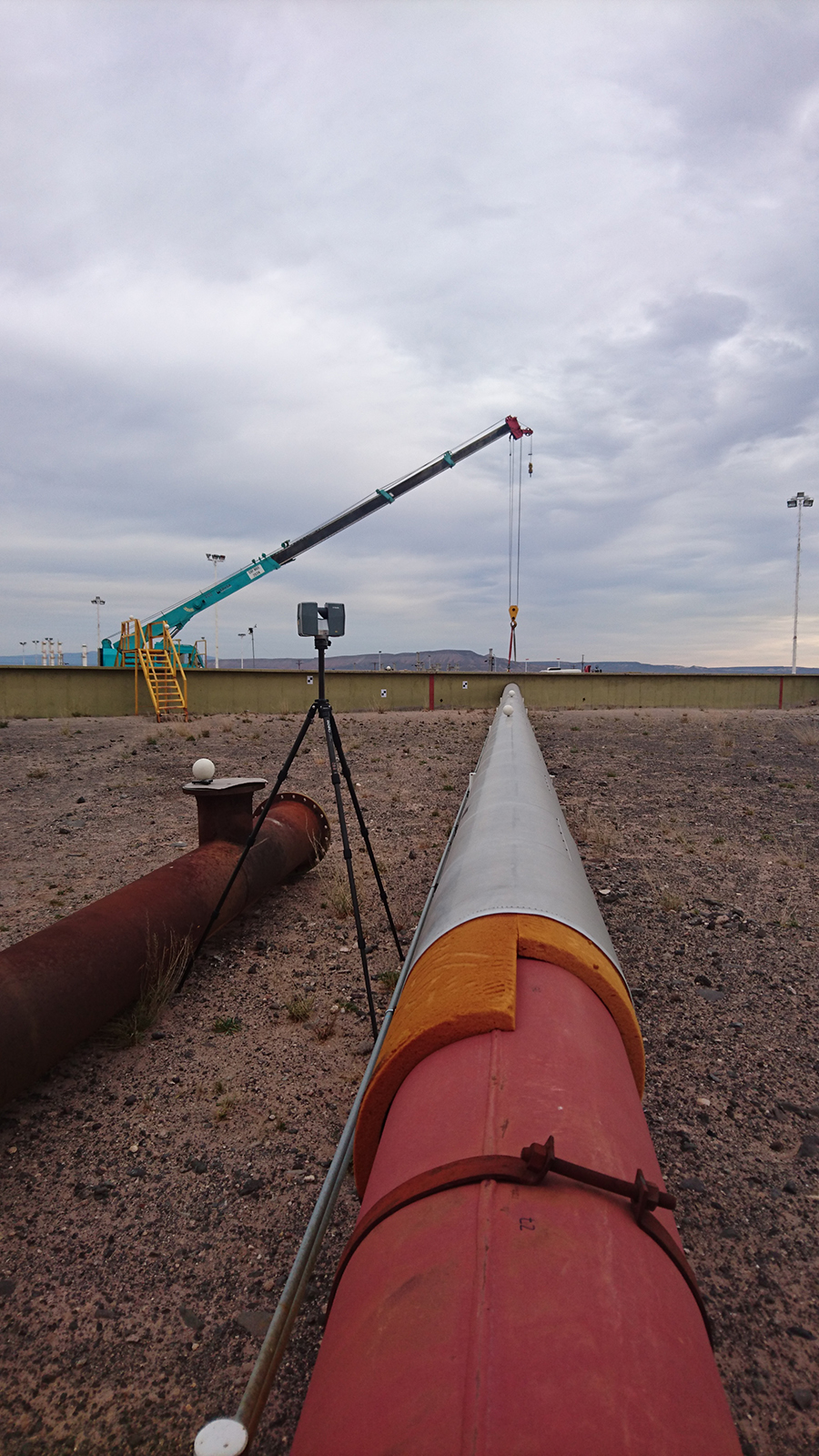

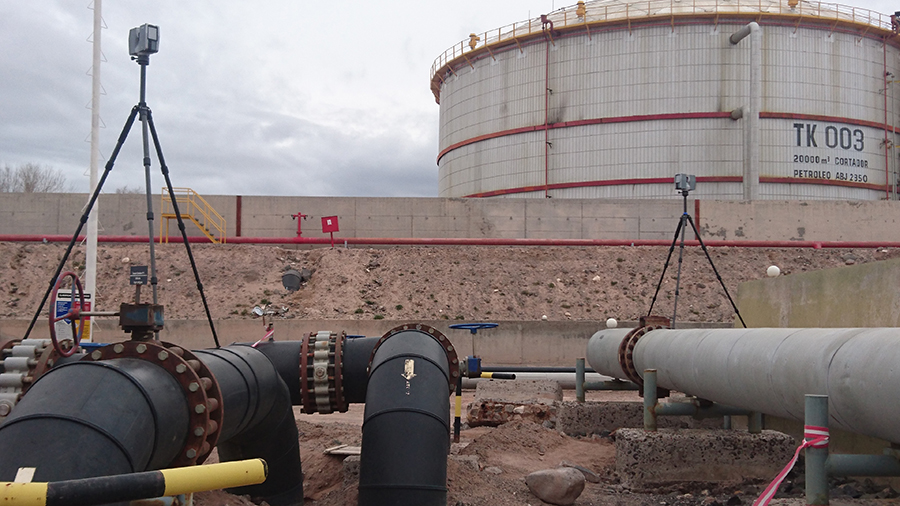

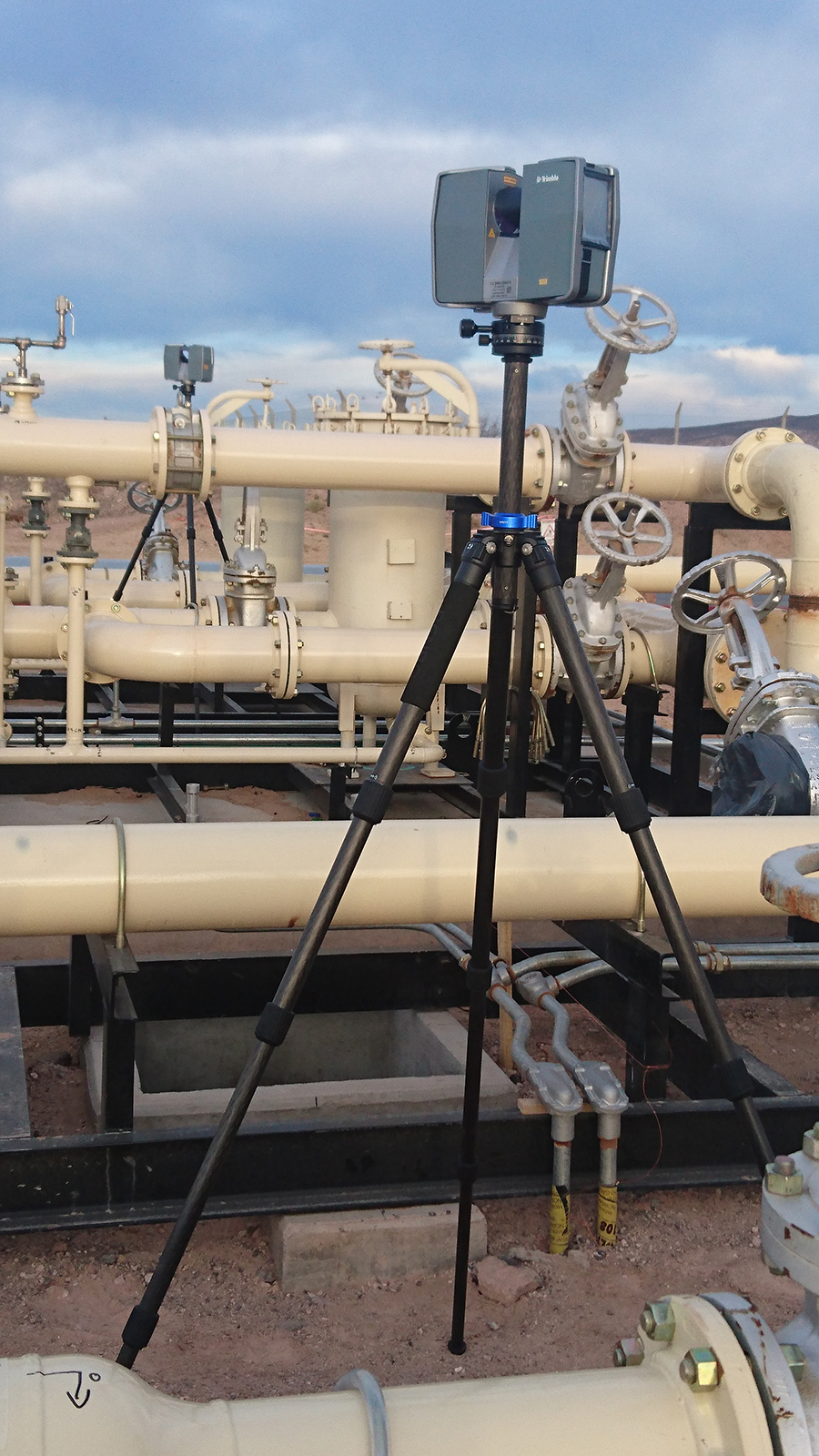

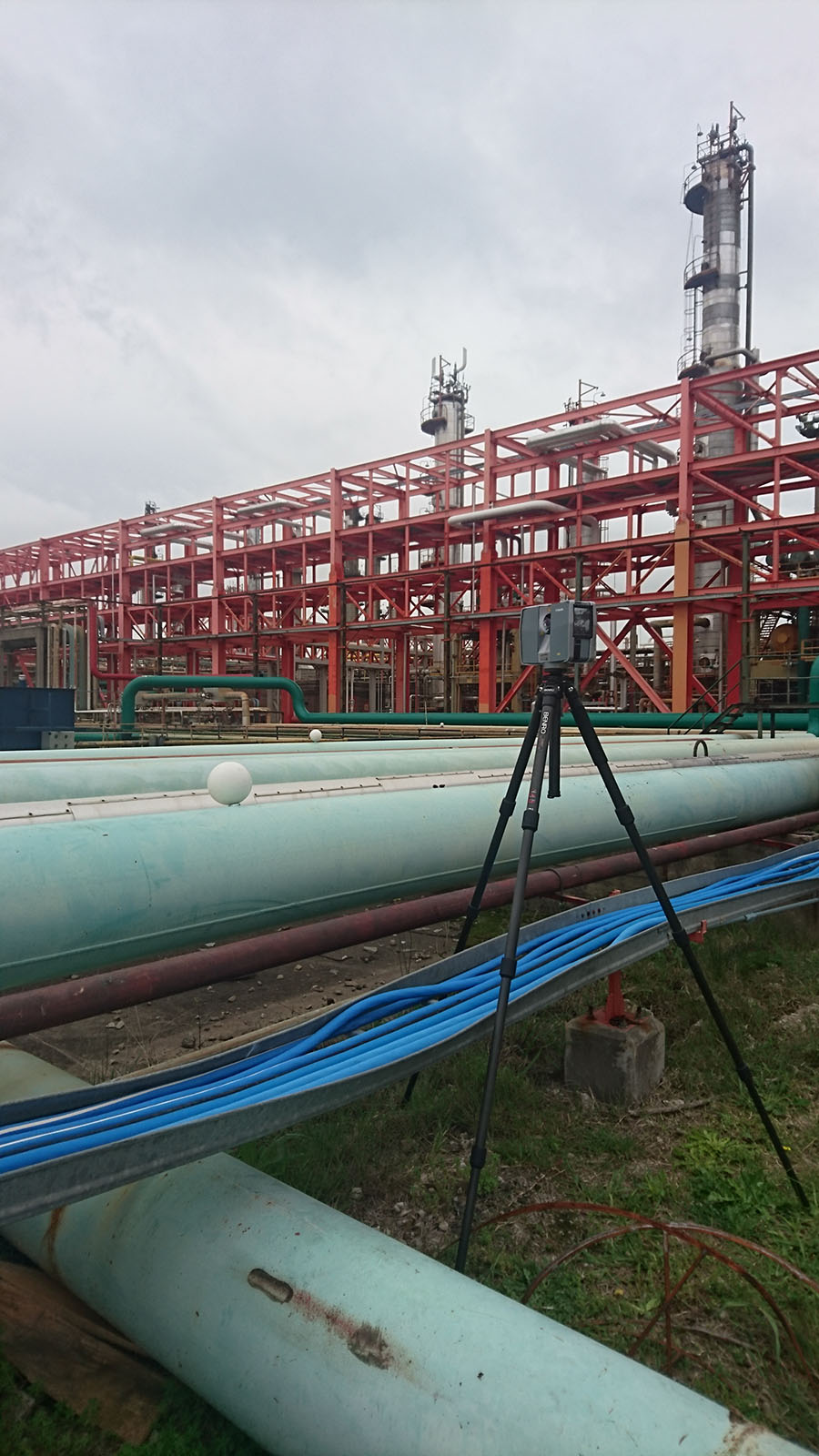

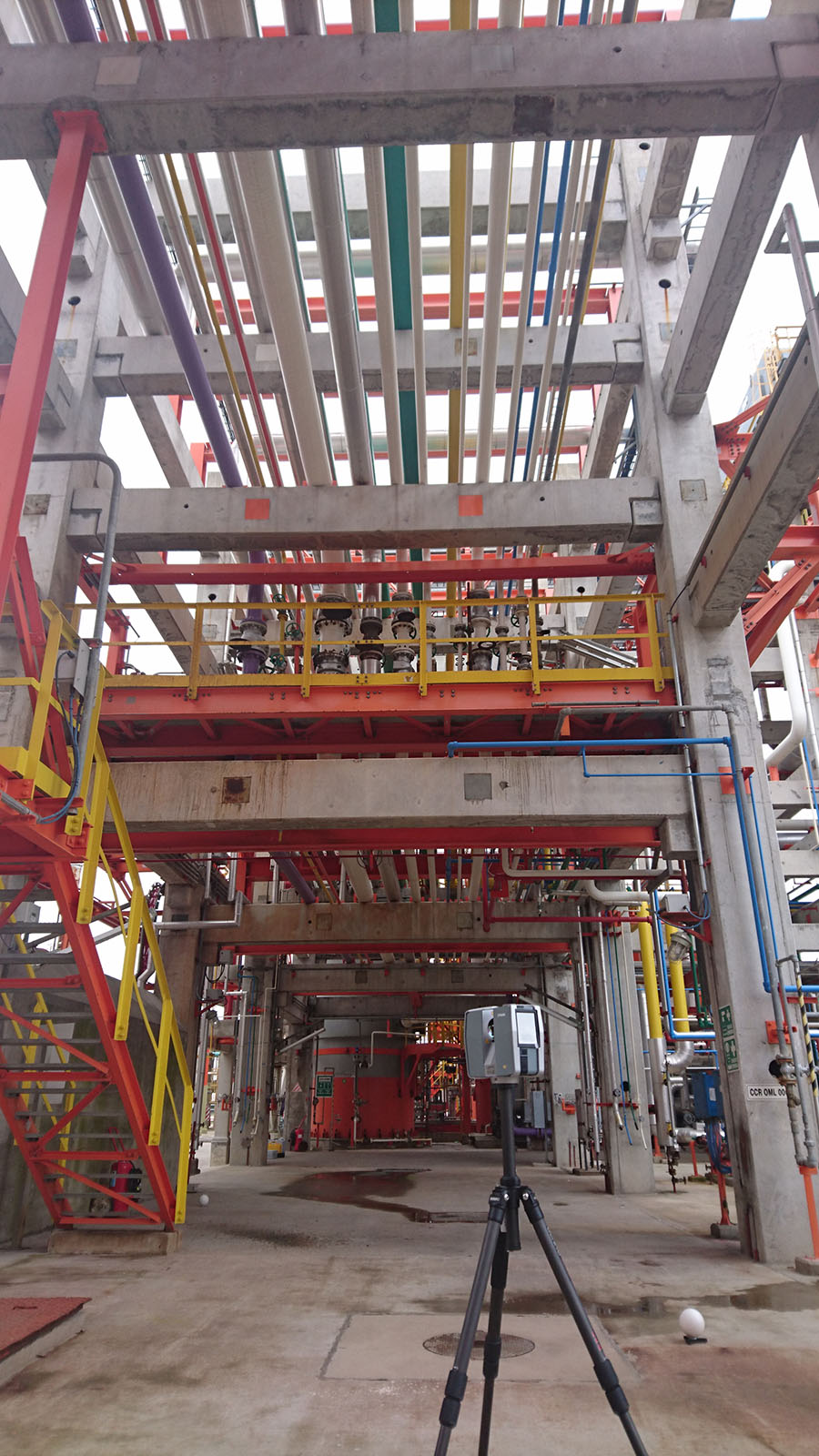

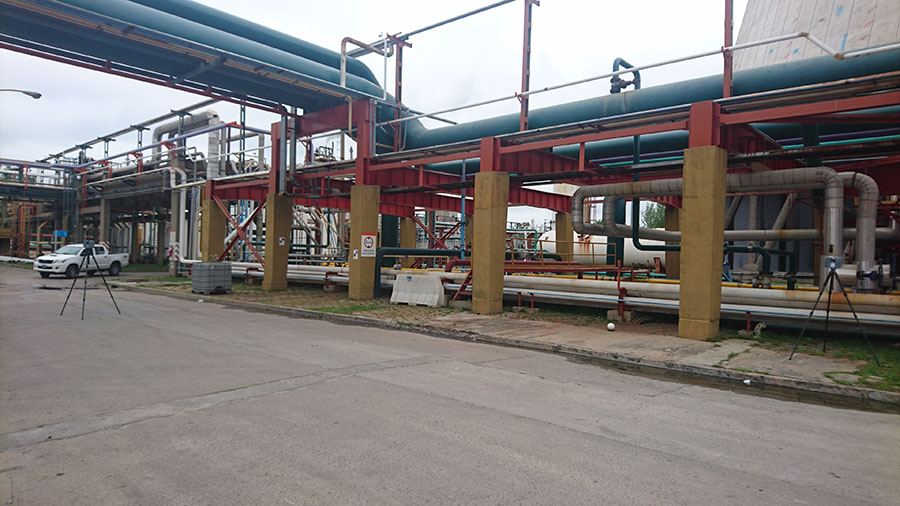

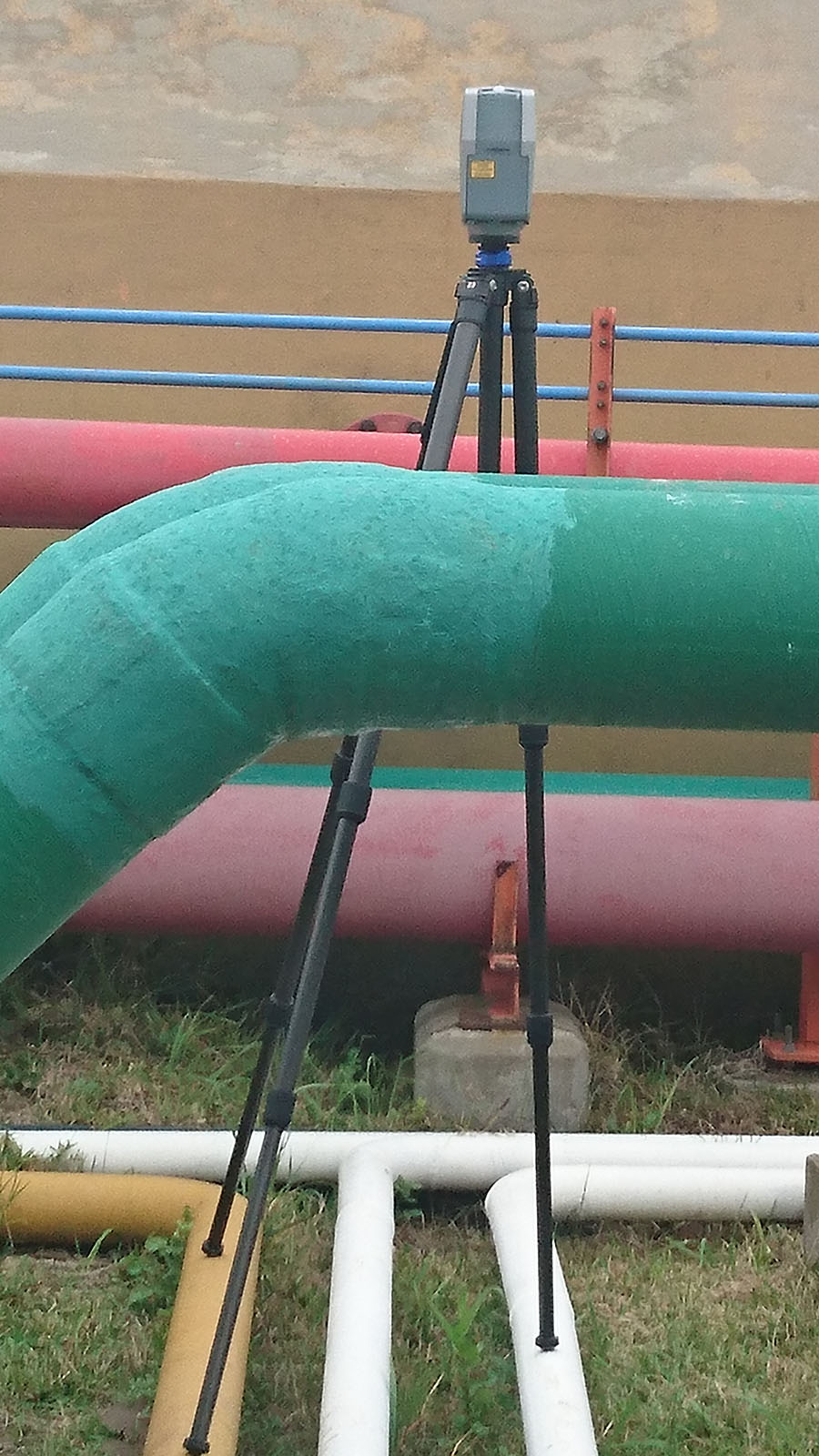

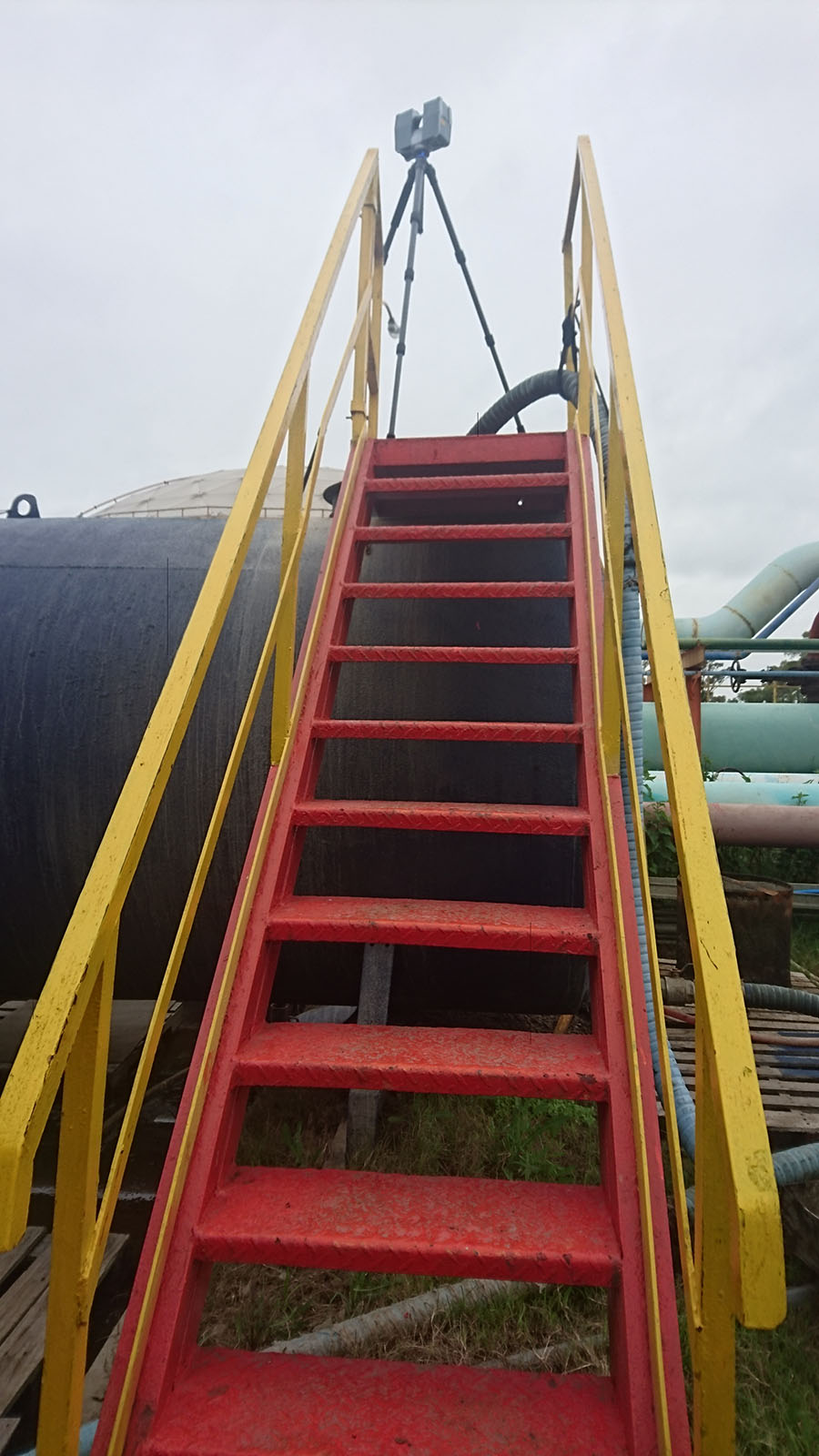

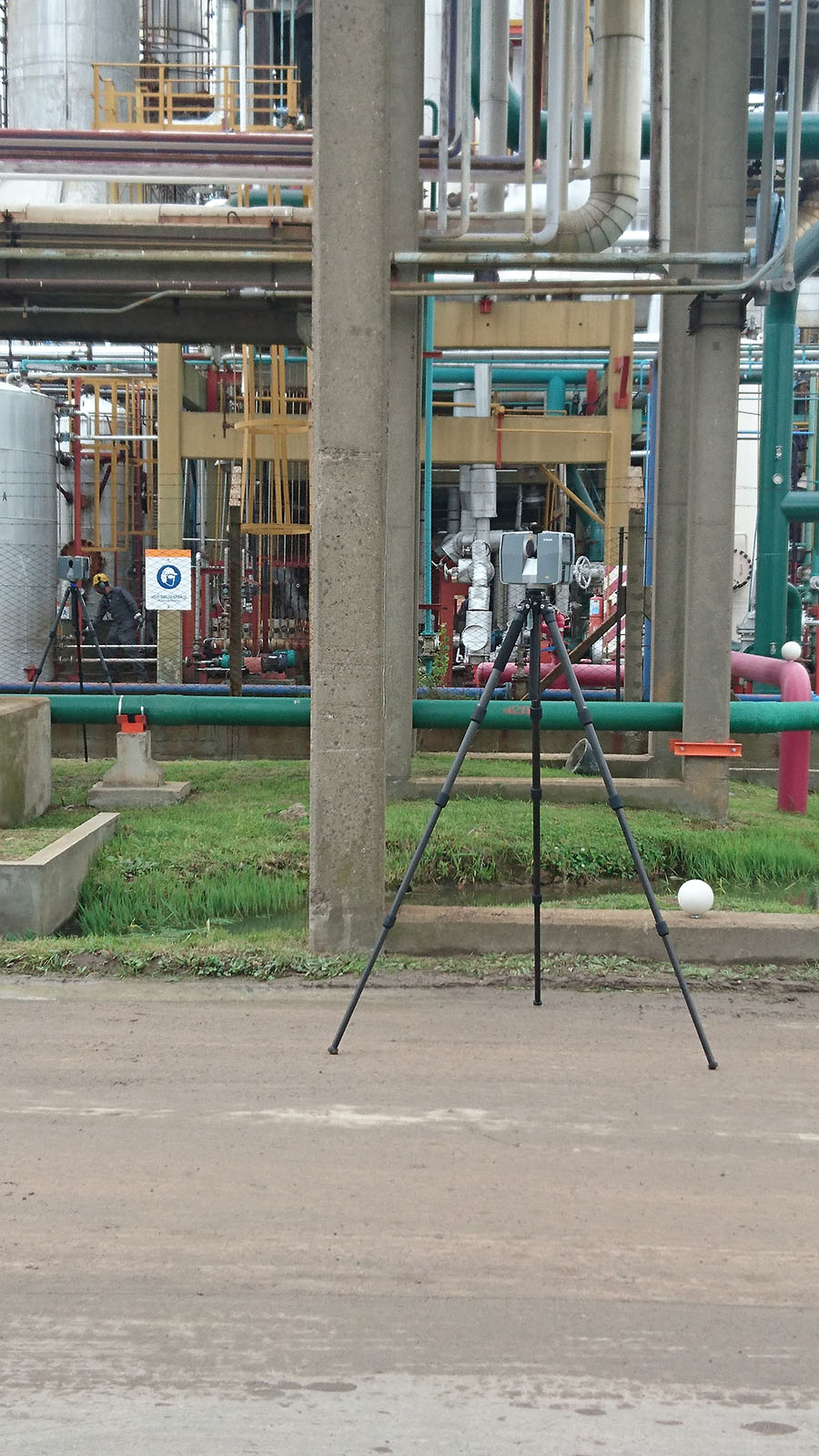

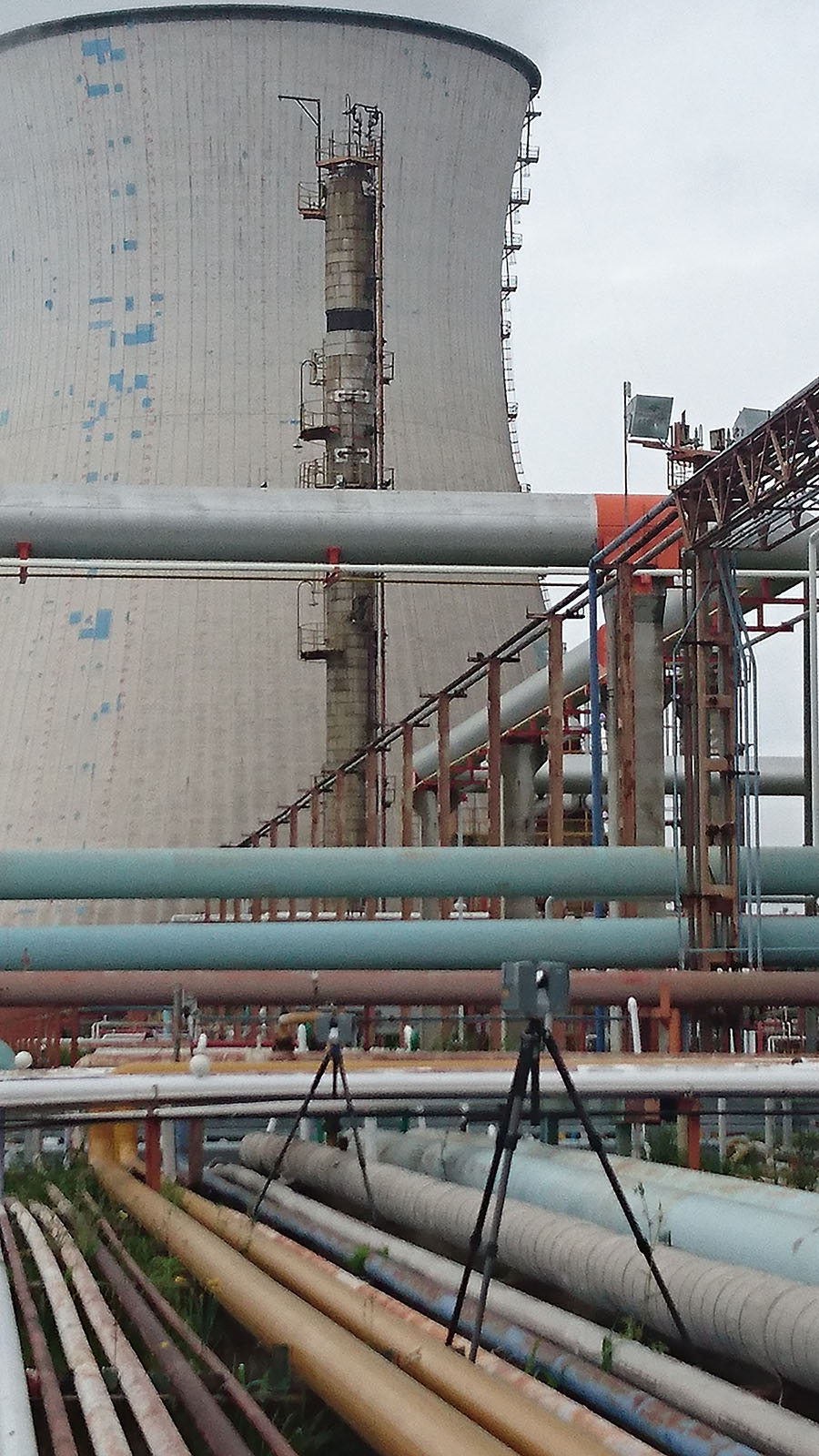

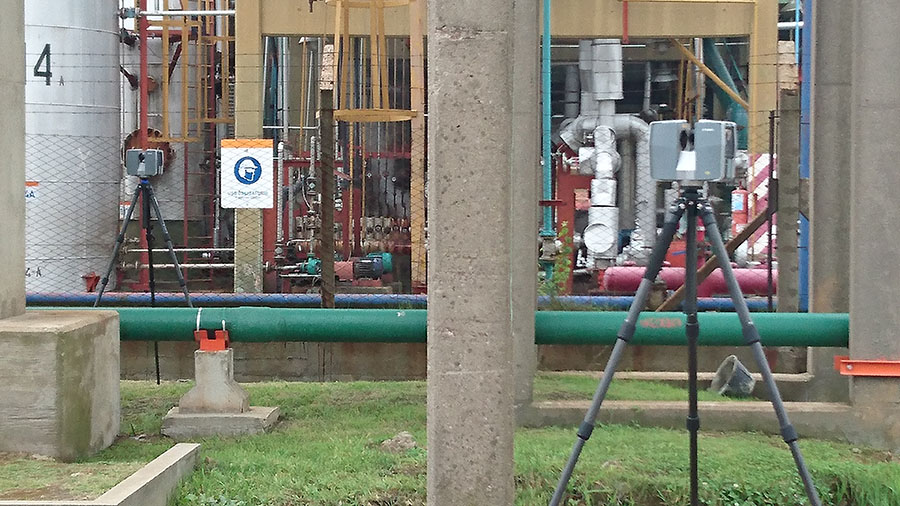

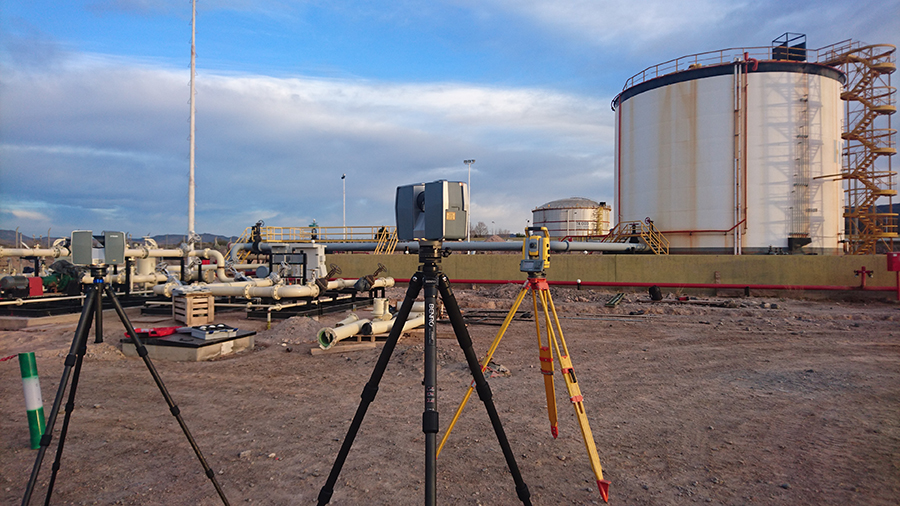

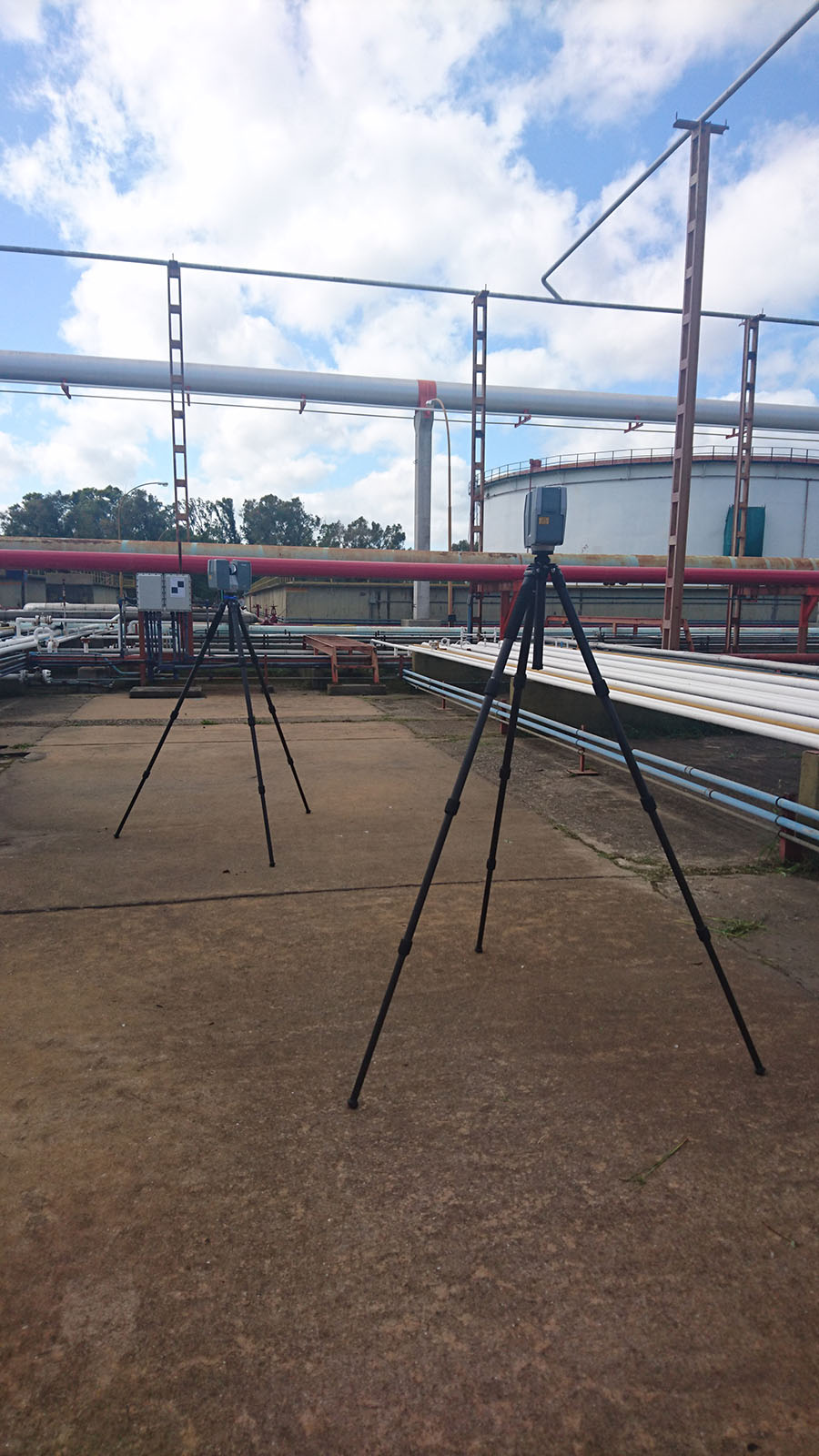

Escáner Láser 3D

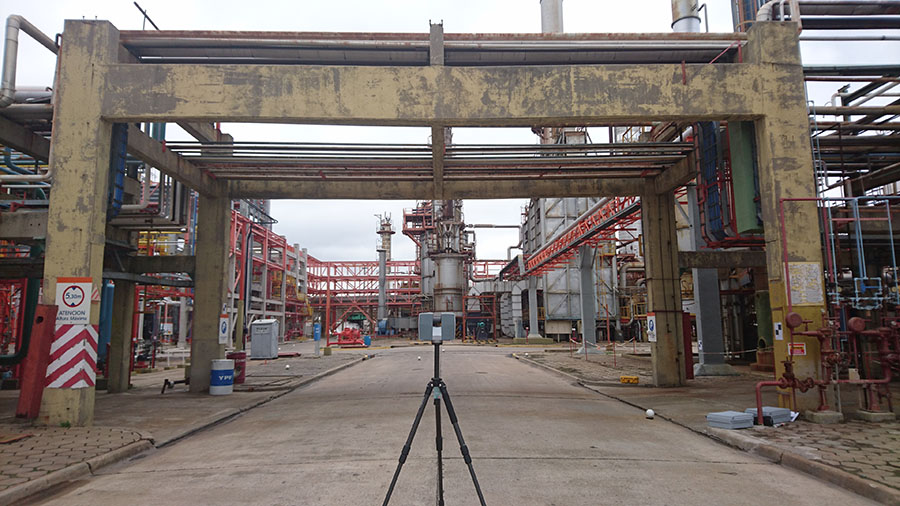

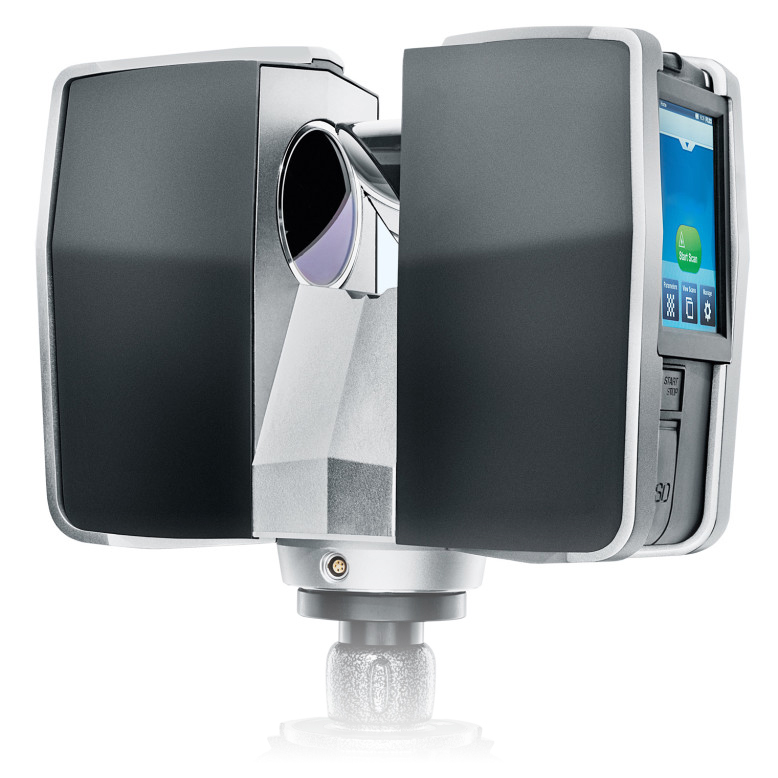

El escáner laser es un dispositivo de medición precisa que produce imágenes fotorrealistas tridimensionales.

Las principales características son: Alta Precisión / Alta Resolución / Alta Velocidad

Escáner Láser 3D

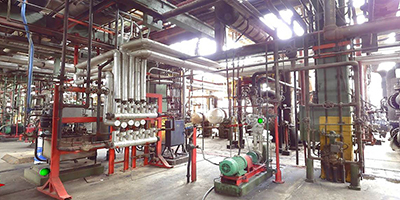

Los escaneos y los objetos se pueden visualizar en una vista rápida, en una vista plana detallada o en una vista 3D.

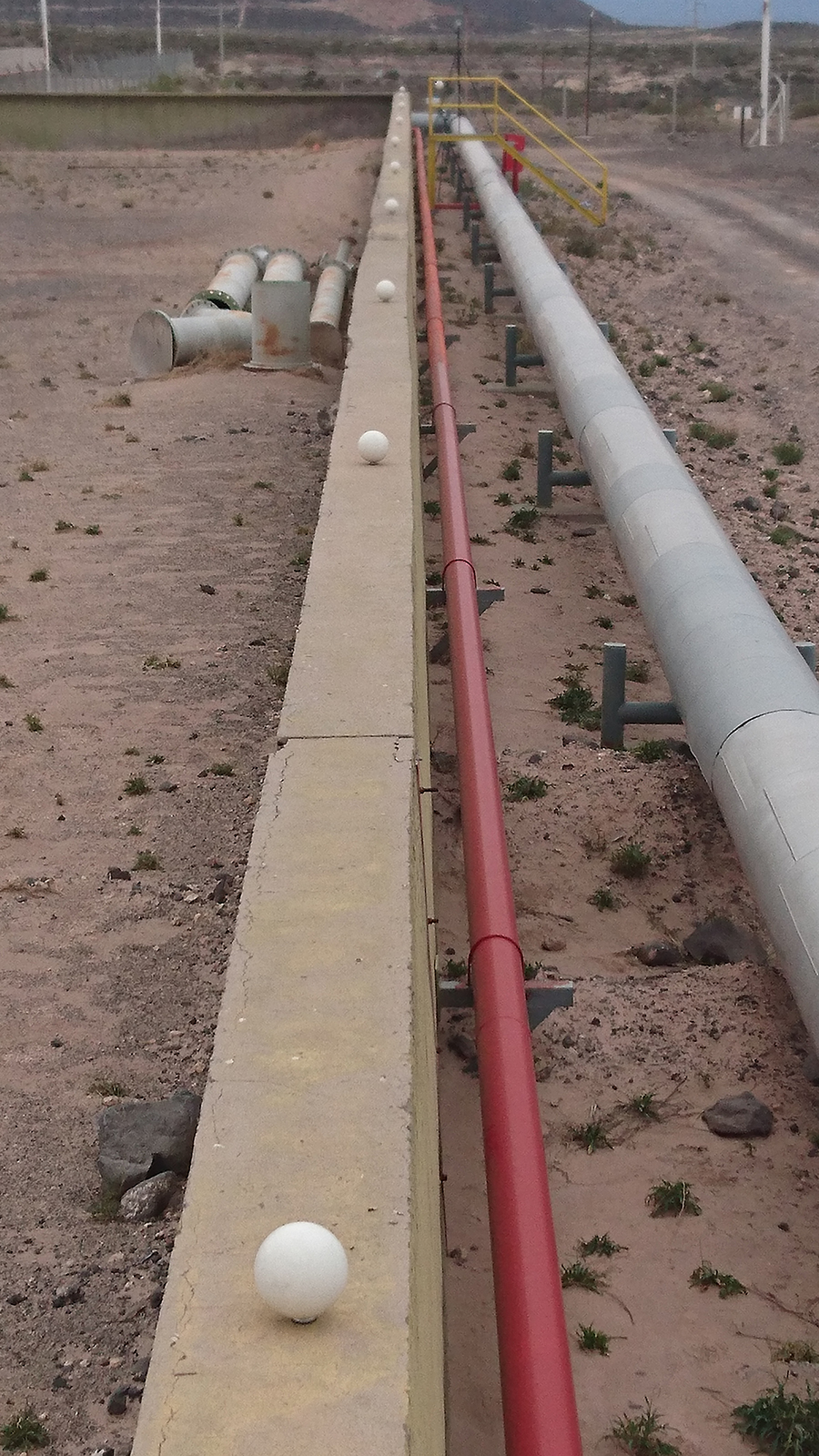

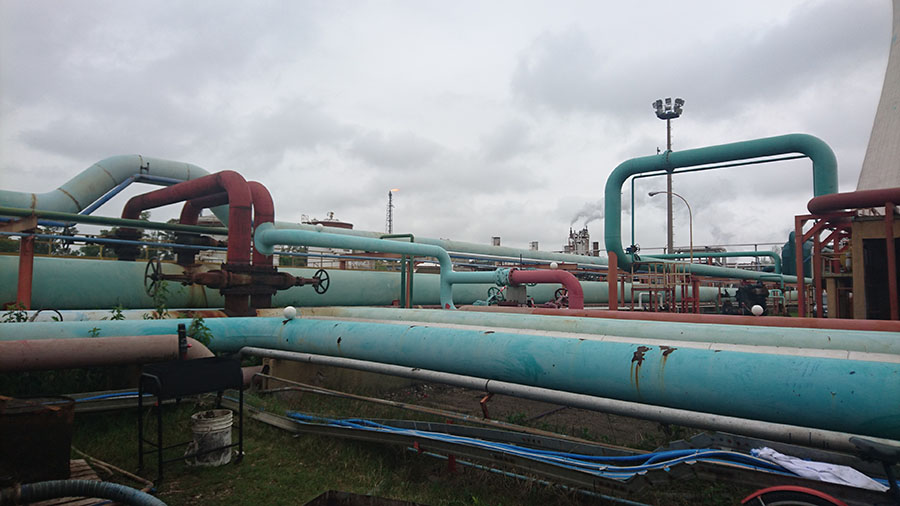

Las esferas de color verde visualizadas son los Puntos Fijos que se utilizan para Georeferenciar el proyecto.

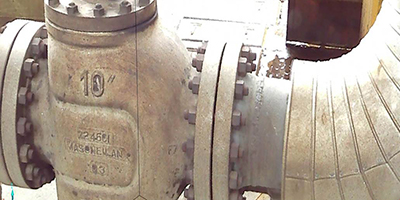

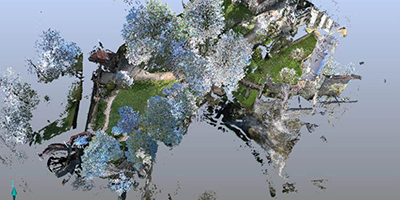

La gran cantidad de puntos medidos por el escaner permiten formar una imagen georreferenciada de altísima calidad, permitiendo incluso obtener datos de válvulas.

Nube de puntos indexada e importada en AutoCAD. Formato PCG.

Si se proporciona información sobre la posición de un proyecto, el botón Vista de Google Earth estará disponible en la vista previa del proyecto. Si presiona este botón, se abrirá una ventana de Google Earth de la ubicación del proyecto en su navegador web predeterminado.


Mediciones

Cuando se realizan proyectos de Ingenieria Básica, Revamping de Unidades, Ampliaciones, etc., a menudo surge la pregunta de si existe espacio suficiente en la planta para la inclusión de la nueva infraestructura. Dado que hasta cierto punto solo puede confiar en el modelo CAD, probablemente tendrá que examinar y tomar mediciones de los lugares críticos in situ. Si utiliza la realidad escaneada, podrá contestar fácilmente en su computadora preguntas tales como: ¿Cuál es la altura del parral? ¿Qué distancia hay entre estos soportes? ¿Cuál es la altura de este caño? ¿Qué diámetro tiene tal o cual caño?

Ventajas

Con el Software de Visualización, SCENE LT, usted cuenta con el proyecto acabado en el escritorio de su PC. Esto le brinda varias nuevas ventajas:

  1. 1. Ahorro de horas/hombre y transporte hasta el lugar físico para realizar tareas que hasta ahora se realizaban en el lugar físico.
  2. 2. Visualizar estructuras.
  3. 3. Verificar tipo y diámetro de cañerías.
  4. 4. Toma de datos de Válvulas, etc.
  5. 5. Verificar Niveles.
  6. 6. Verificar estados de los diferentes equipos, accesorios, suelo, paredes, techos escaneados.

Independencia

De esta forma con el Software de Visualización, usted logra independizarse de las empresas contratistas, a la hora de la toma de decisiones.

Software de Visualización

Entrega de Software de visualización al cliente. Con el mismo van a poder visualizar todos los proyectos del escáner. Las diferentes vistas disponibles son:

  1. 1. Vista Rápida.
  2. 2. Vista Plana.
  3. 3. Vista 3D.

Galería
